Головные обтекатели

Головной обтекатель (ГО) предназначен для защиты КА и  РБ от аэродинамических и тепловых нагрузок во время прохождения РКН плотных слоев атмосферы, а также от внешних воздействий при транспортировании КГЧ автономно, в составе РН на стартовый  комплекс  (СК) и нахождении на нем.

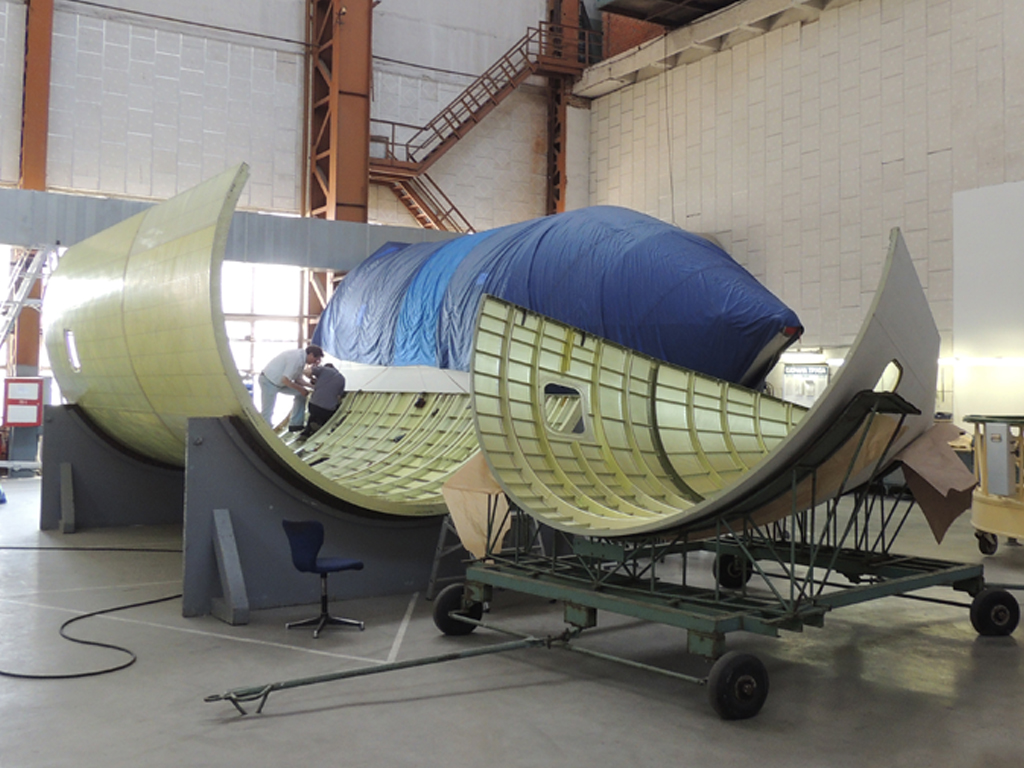

Головной обтекатель представляет тело вращения, состоящее из носовой части в виде двойного конуса и цилиндрической части. ГО состоит из двух одинаковых по конструкции створок, соединенных между собой по продольному стыку механическими замками.

Каждая створка представляет панель, содержащую продольный и поперечный силовой набор (стрингеры, шпангоуты и диафрагмы) и обшивку, которые соединяются между собой при помощи заклёпок, болтов, соединительных фитингов и кронштейнов.

ФГУП «НПО им. С.А. Лавочкина» разработало и изготавливает следующие типы ГО:

  • ГО РБФ 1.750 для РН «Союз» (Ø 3715 мм, длина 8450 мм) с РБ «Фрегат». Масса ГО ≈ 1180 кг.;
  • ГО 14С737 для РН «Союз» (Ø 3715 мм, длина 10400 мм) с РБ «Фрегат». Масса ГО ≈ 1400 кг.;
  • ГО АМГЭ, ГО 465ГК.Г для РН «Зенит» (Ø 4100 мм, длина 10400 мм) с РБ «Фрегат-СБ»/ РН «Протон-М» с РБ «ДМ». Масса ГО ≈ 1670 кг.;
  • ГО АМГ для РН «Зенит» (Ø 4100 мм, длина 11350 мм) с РБ «Фрегат-СБ». Масса ГО ≈ 1870 кг.

Переходные отсеки

Назначение переходного отсека:

Переходный отсек (ПхО) обеспечивает стыковку космической головной части с блоком предыдущей ступени ракеты-носителя и установку головного обтекателя, а также транзит электрических и газовых связей систем РБ, КА и ГО с системами РН и наземной аппаратурой на СК через транзитные электрические цепи и газовые магистрали РН. Состыкованный с ГО корпус ПхО обеспечивает пылевлаго-защищенность РБФ и КА от воздействия окружающей среды при подготовке к запуску и в полете (до сброса ГО).

Переходный отсек 14С227.
Переходный отсек 14С227 разработан и изготавливается ФГУП «НПО им. С.А.Лавочкина» для использования с ГО производства ФГУП «НПО им. С.А.Лавочкина» (Ø 3715 мм, длина 8450 мм или 10400 мм) и РН «Союз-2».
Масса ПхО ≈ 345 кг

Переходный отсек РБФСТМ.
Переходный отсек разработан и изготавливается ФГУП «НПО им. С.А.Лавочкина» для использования с ГО производства АО «РКЦ «Прогресс» (Ø 4110 мм, длина 11433 мм) и РН «Союз-2».
Масса ПхО ≈ 465 кг

Переходный отсек РБФЗТ.
Переходный отсек РБФЗТ разработан и изготавливается ФГУП «НПО им. С.А.Лавочкина» для использования с ГО АМГЭ производства ФГУП «НПО им. С.А.Лавочкина» (Ø 4100 мм, длина 10400 мм или 11350 мм) и РН «Зенит».

ГО АМГЭ успешно применялся при запусках КА «Электро-Л» №1, КА «Спектр-Р» (оба – РН «Зенит-2SБ» и РБ «Фрегат-СБ»), КА «Фобос-Грунт». Аналогичный ГО 465ГК успешно применялся с разгонным блоком ДМ-SLB при шести запусках КА по программе «Наземный старт» с РН «Зенит-2SБ».
Масса ПхО ≈ 390 кг

ПхО разработаны и изготавливаются НПО им.С.А.Лавочкина.
