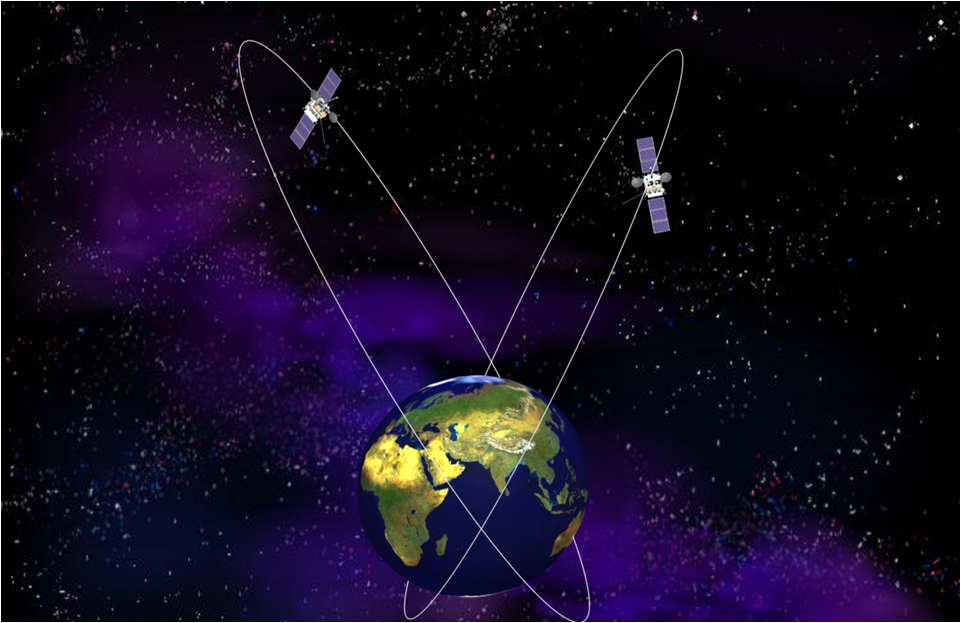

Создание спутниковых систем на высокоэллиптических орбитах необходимо для информационного обеспечения при решении задач оперативной метеорологии, гидрологии, агрометеорологии, мониторинга климата и окружающей среды в арктическом регионе. Два космических аппарата (КА) «Арктика-М» в составе высокоэллиптической гидрометеорологической космической системы (ВГКС) «Арктика-М» обеспечат круглосуточный всепогодный мониторинг поверхности Земли и морей Северного Ледовитого океана, а также постоянную и надежную связь и другие телекоммуникационные услуги, что будет способствовать динамичному социально-экономическому развитию северных регионов нашей страны.

  1. Назначение гидрометеорология
  2. Статус в разработке,
  3. Объект исследований Земля
  4. Дата запуска 2019
  5. Космодром Байконур
  6. Средства выведения Союз-2
  7. Масса аппарата 2100 кг.
  8. Рабочая орбита Высокоэллиптическая
  9. Срок активного существования не менее 10 лет
  • получение и передачу на рабочем участке орбиты многозональных снимков облачности и подстилающей земной поверхности в пределах всего наблюдаемого диска Земли;
  • получение и передачу на рабочем участке орбиты гелиогеофизических данных подразделениям Росгидромета;
  • ретрансляция метеоинформации с платформ сбора данных (ПСД);
  • ретрансляция сигналов от аварийных радиобуев системы КОМПАС-САРСАТ.

КА «Арктика-М» построен по модульному принципу.

Конструктивно-компоновочная схема КА «Арктика-М» включает в себя два модуля:

  • модуль бортового комплекса целевой аппаратуры;
  • служебный модуль (орбитальная платформа) КА.

Конструктивно комплекс целевой аппаратуры состоит из:

  • фермы, предназначенной для установки на ней платформы с полезной нагрузкой, а также кронштейнов и подкосов крепления радиаторов;
  • платформы приборов полезной нагрузки ТСП ПН, предназначенной для установки и крепления к ней приборов научной аппаратуры и платформы ТСП ПП через пространственную ферму;
  • платформы приборов БКУ и МСУ-ГСМ.

Орбитальная платформа (служебный модуль) КА создается на основе базового модуля служебных систем (БМСС) «Навигатор», в состав которой обязательно должна входить абонентская аппаратура ГЛОНАСС-GPS разработки ФГУП «РНИИ КП», предназначенная для установки на высокоэллиптических КА.

Многозональное сканирующее устройство гидрометеорологического обеспечения (МСУ-ГСМ)

МСУ-ГСМ предназначено для получения многоспектральных изображений облачности и подстилающей поверхности в пределах видимого диска Земли во всем диапазоне условий наблюдения в видимом диапазоне, ближнем ИК-диапазоне, в ИК-диапазоне (средний и дальний тепловой).

В состав КА «Арктика-М» входят два комплекта МСУ-ГСМ. В состав комплекта МСУ-ГСМ входят:

  • модуль видимого спектрального диапазона;
  • модуль теплового ИК-диапазона;
  • узел управления (УУ).

Модули объединены общим корпусом. Каждый модуль включает в себя объектив, приемники излучения, устройство фотометрической калибровки, блок обработки видеосигнала, блок питания, систему терморегулирования (СТР), блок защитной крышки и бленду. В модуле ИК-диапазона для захолаживания фотоприемных устройств используется пассивный радиационный холодильник с технологической съемной защитной крышкой.

Гелиогеофизический аппаратурный комплекс (ГГАК)

ГГАК предназначен для мониторинга вариаций электромагнитного излучения Солнца в рентгеновском и ультрафиолетовом спектральных интервалах, полей корпускулярных излучений и вариаций геомагнитного поля на орбите КА.

Целью этих измерений является:

  • контроль и прогноз солнечной активности;
  • контроль и прогноз радиационной обстановки в околоземном космическом пространстве и состояния магнитного поля Земли;
  • диагностика и контроль состояния магнитосферы, ионосферы и верхней атмосферы.

В состав аппаратуры ГГАК входят:

  • спектрометр корпускулярных излучений;
  • спектрометр солнечных космических лучей;
  • детектор галактических космических лучей;
  • измеритель солнечной постоянной;
  • измеритель потока рентгеновского излучения Солнца;
  • измеритель ультрафиолетового излучения Солнца;
  • магнитометрическая аппаратура;
  • интерфейсный электронный блок;
  • комплект кабелей.

Бортовая система сбора данных (БССД)

БССД предназначена для обеспечения сбора целевой и служебной информации, формирования единого информационного потока данных для передачи по радиолинии.

БССД выполнена в виде моноблока, функционально включающего в себя:

  • два блока формирователя цифрового информационного потока, каждый блок включает в себя буферное запоминающее устройство;
  • два блока центрального процессора;
  • два блока питания, каждый блок резервированный;
  • четыре задающих генератора.

Бортовой радиотехнический комплекс (БРТК)

БРТК предназначен для выполнения следующих задач:

  • обмен гидрометеорологическими данными между центральной станцией космической связи (СКС-Ц) и региональными станциями (СКС-Р);
  • распространение обработанных гидрометеорологических данных от центральной станции космической связи (СКС-Ц) на станции приема и обработки информации (СПОИ-Э), станции приема космической информации (СПКИ) и метеорологические автономные пункты приема информации (АППИ-М);
  • передача целевой информации, получаемой от БССД и гелиогеофизической информации (ГГИ), получаемой от ГГАК;
  • ретрансляция данных от наземных платформ сбора данных (ПСД), в том числе ретранслированных через НО ИСЗ, на станции приема данных от платформ (СПДП);
  • ретрансляция сигналов от аварийных радиобуев на станции приема информации с аварийных радиобуев (СПИ АБ) международной космической системы поиска и спасения КОСПАС-САРСАТ.

В состав КА «Арктика-М» входит комплект аппаратуры БРТК.

В состав БРТК входят:

  • бортовой радиотехнический ретранслятор сигналов БРТР;
  • антенно-фидерная система АФС БРТК.
  • БРТР состоит из отдельных приборов, соединенных между собой кабелями, и включает в себя:
  • сантиметровую радиолинию;
  • дециметровую радиолинию;
  • коммутационно-распределительное устройство;
  • прибор кодового управления;
  • задающий генератор;
  • комплект кабелей (низкочастотных и высокочастотных).

В состав АФС БРТК входят:

  • АФУ приемного канала остронаправленной антенны (ОНА);
  • АФУ передающего канала ОНА;
  • волноводные тракты ОНА;
  • АФУ приемного канала направленной антенны (НА);
  • АФУ передающих каналов НА;
  • высокочастотные кабели.
