Головные обтекатели и переходные отсеки

Головные обтекатели

Головной обтекатель (ГО) предназначен для защиты КА и РБ от аэродинамических и тепловых нагрузок во время прохождения РКН плотных слоев атмосферы, а также от внешних воздействий при транспортировании КГЧ автономно, в составе РН на стартовый комплекс (СК) и нахождении на нем.

Головной обтекатель представляет тело вращения, состоящее из носовой части в виде двойного конуса и цилиндрической части. ГО состоит из двух одинаковых по конструкции створок, соединенных между собой по продольному стыку механическими замками.

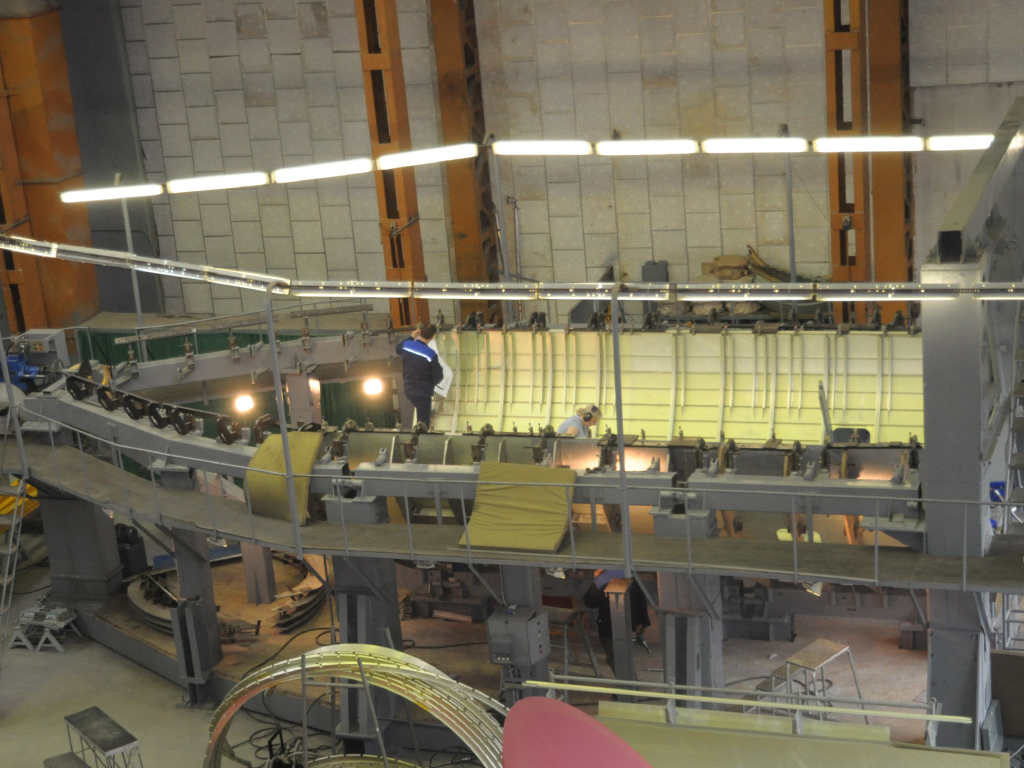

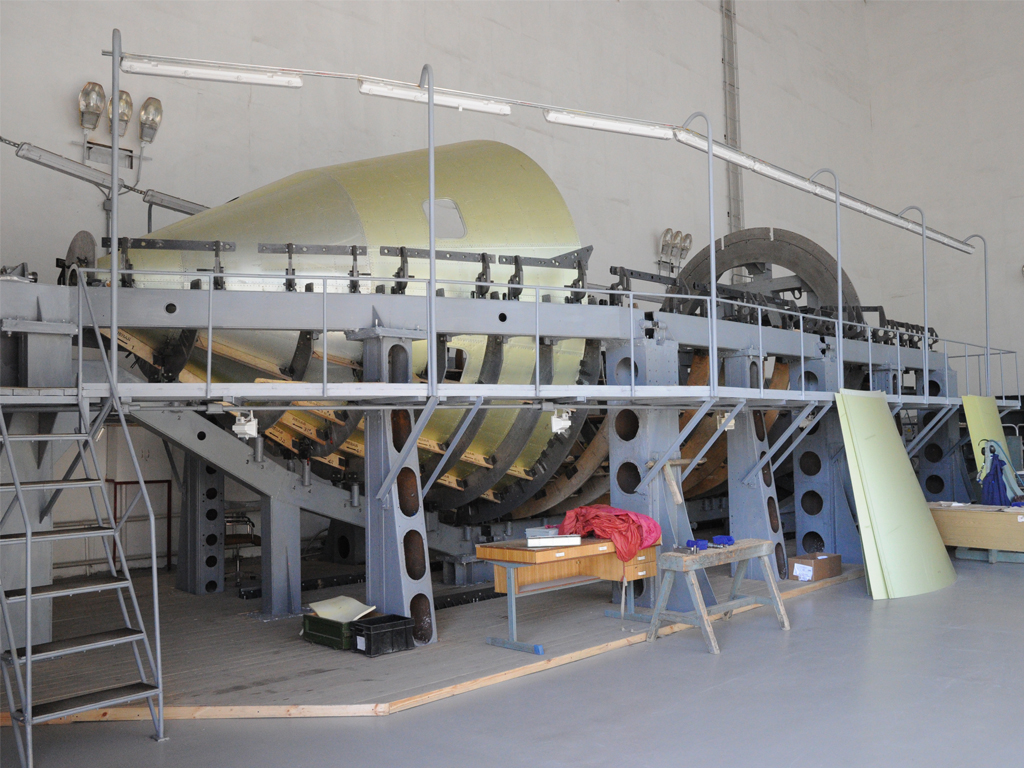

Каждая створка представляет панель, содержащую продольный и поперечный силовой набор (стрингеры, шпангоуты и диафрагмы) и обшивку, которые соединяются между собой при помощи заклёпок, болтов, соединительных фитингов и кронштейнов.

Переходные отсеки

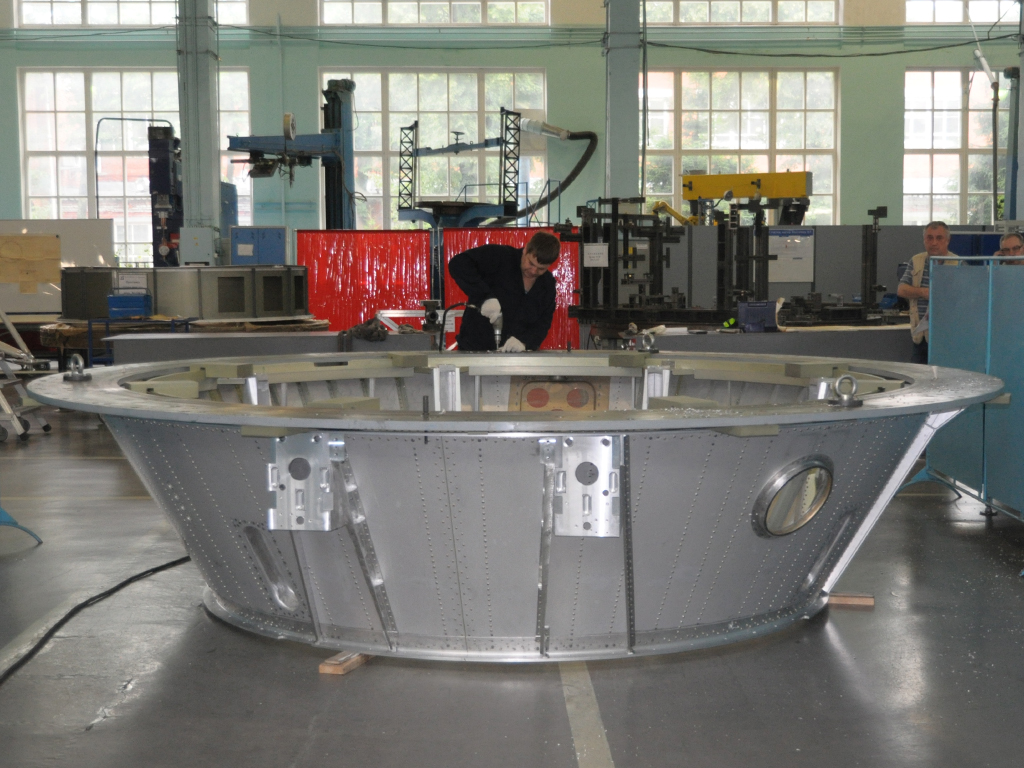

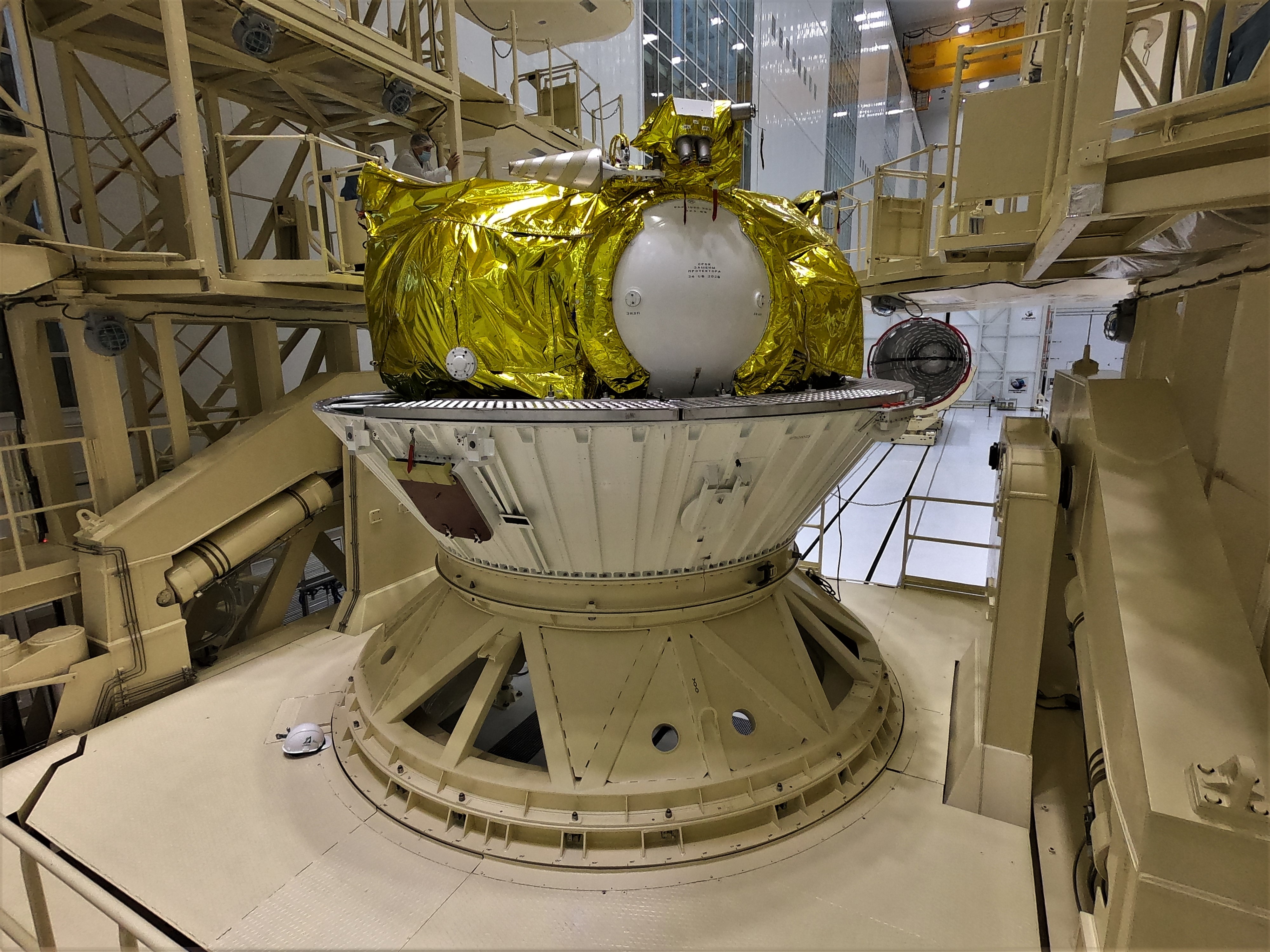

Переходный отсек (ПхО) обеспечивает стыковку космической головной части с блоком предыдущей ступени ракеты-носителя и установку головного обтекателя, а также транзит электрических и газовых связей систем РБ, КА и ГО с системами РН и наземной аппаратурой на СК через транзитные электрические цепи и газовые магистрали РН

Состыкованный с ГО корпус ПхО обеспечивает пылевлаго-защищенность РБФ и КА от воздействия окружающей среды при подготовке к запуску и в полете (до сброса ГО).
