Топливные баки

В настоящее время АО «НПО Лавочкина» разрабатывает и изготавливает ряд топливных баков для двигательных установок космических аппаратов

Технические характеристики
топливная полость баков, может быть изготовлена объемом от 40 до 191±2 литров;

в качестве топливных элементов используется амидол или тетраоксид азота и несимметричный диметилгидразин;

рабочее давление, в топливной полости в начале эксплуатации может быть в диапазоне от 6 до 36,3 кгс/см² в зависимости от объема топливной полости и элементов топлива;

для изготовления корпуса баков используется алюминиевые или титановые сплавы;

габаритные размеры баков могут быть в диапазоне от 456х456х534 до 830х830х780 мм; масса изготавливаемых баков от 7,2 до 21,4 кг;

ориентировочный срок поставки после заключения договора 6 месяцев;

срок активного существования от 1 года до 10 лет;

Уровень механических нагрузок соответствует нагрузкам при выведении КА РН легкого и среднего классов;

внутренний диаметр топливных баков находится в диапазоне от Ø440 до Ø720;

способ крепления топливных баков - с помощью кронштейнов, входящих в состав бака и фланцевое.

Топливные баки

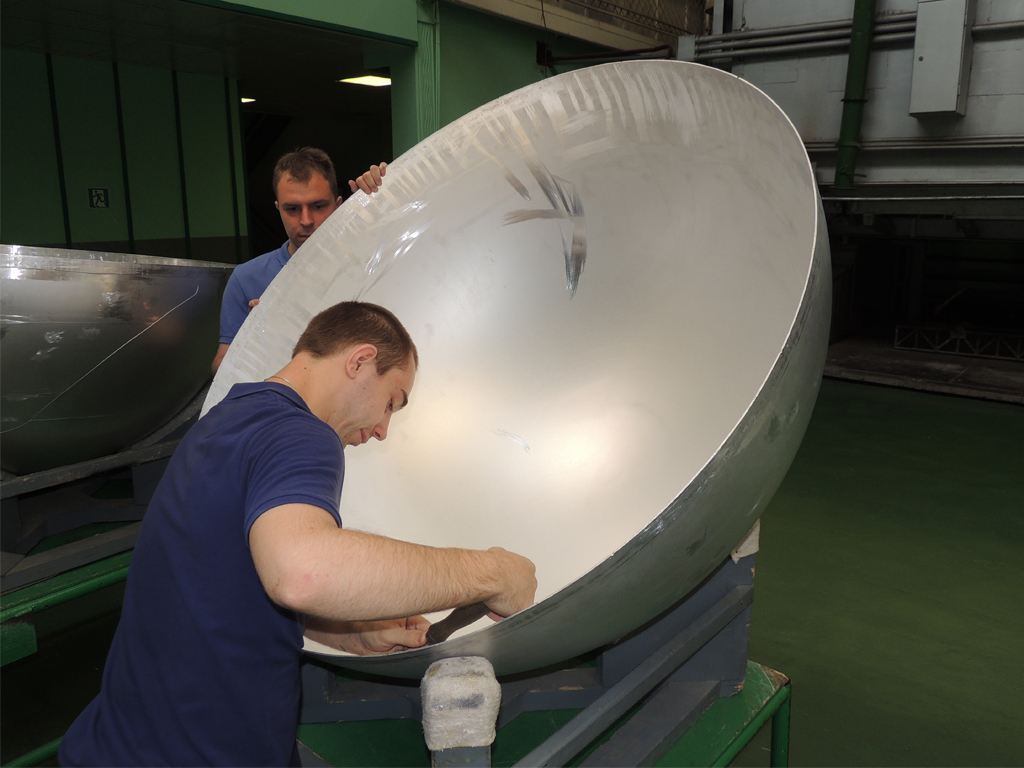

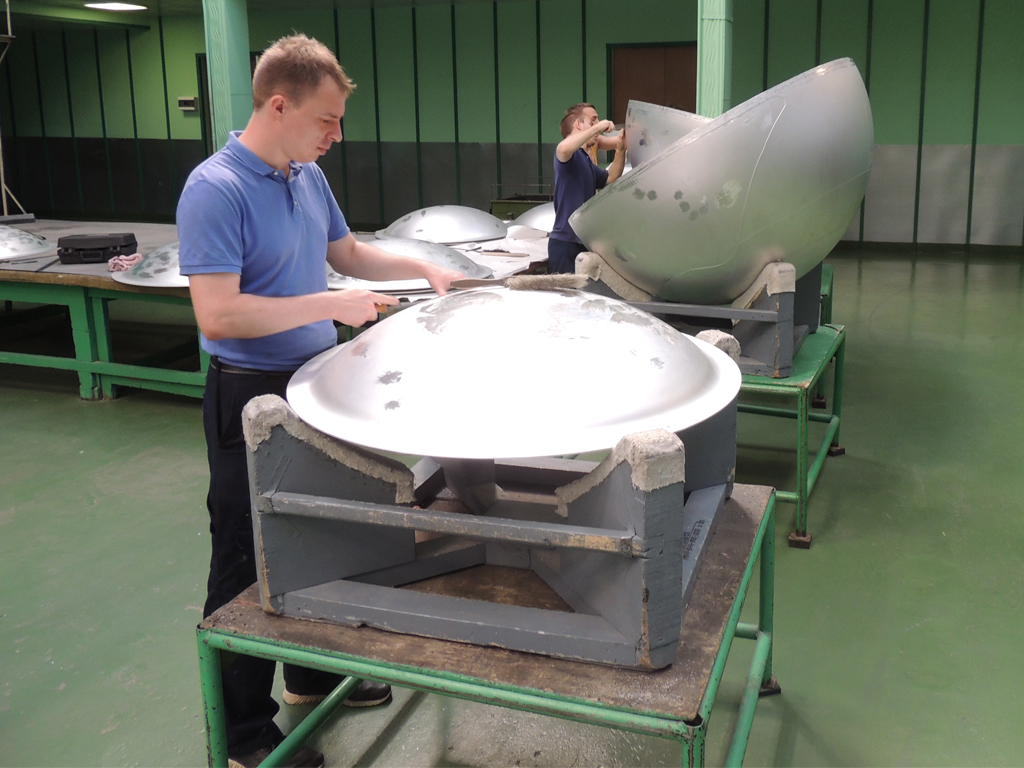

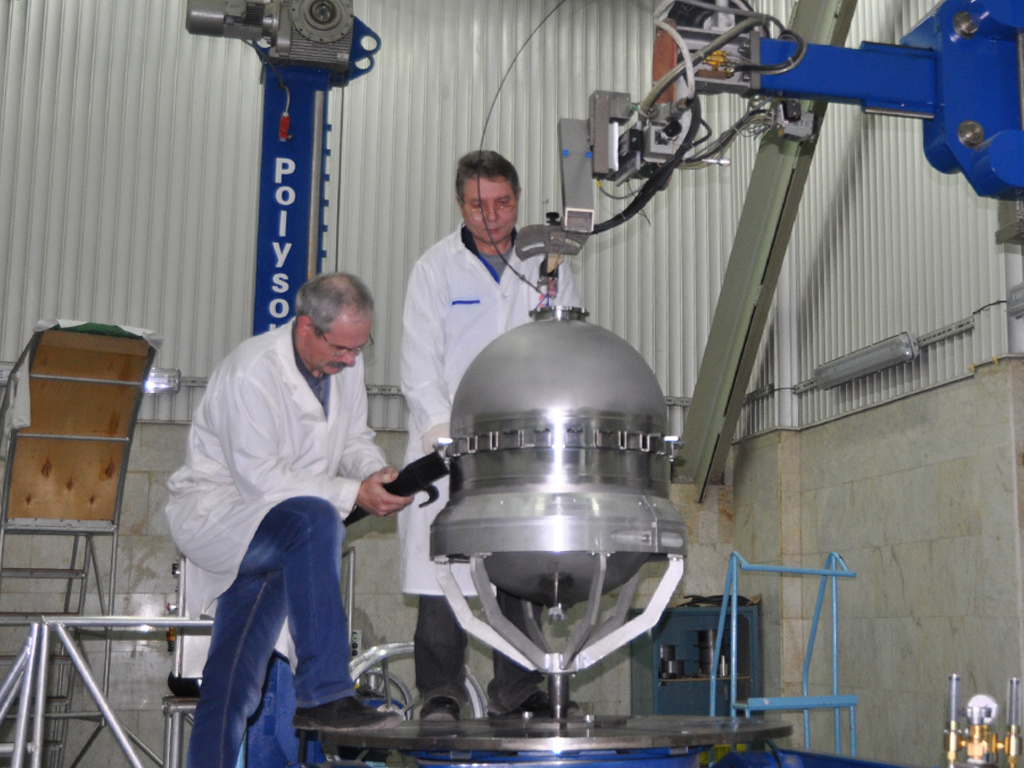

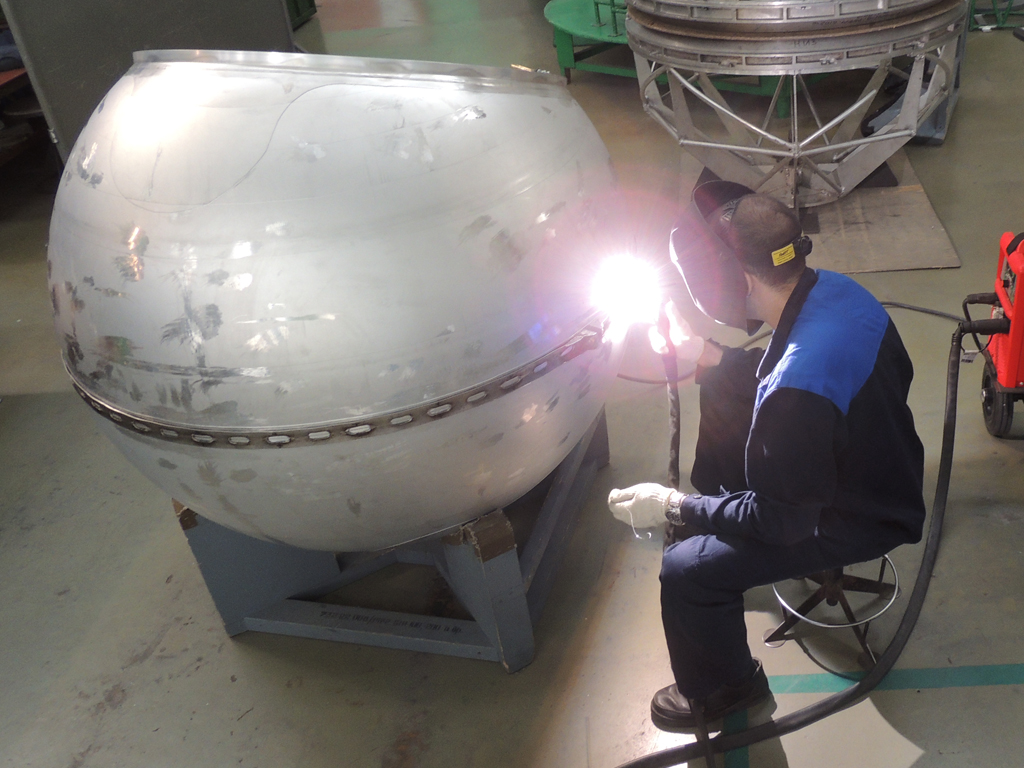

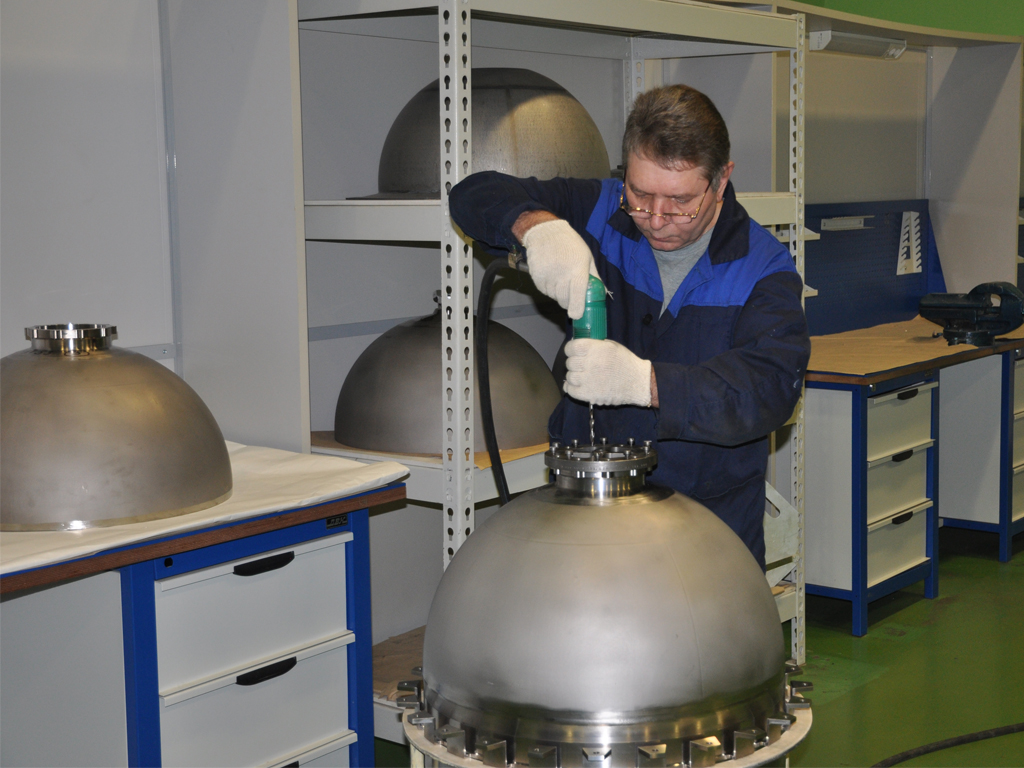

Фотогалерея
