Разгонный блок «Фрегат»: 25 лет точности и надёжности
История
В начале 90-х годов Роскосмосом перед НПО Лавочкина была поставлена задача создания нового разгонного блока, применение которого должно было повысить эффективность существующих, модернизируемых и вновь создаваемых российских ракет-носителей. Новый разгонный блок должен был увеличить массы полезных нагрузок, выводимых ракетами-носителями на различные орбиты, повысить точности выведения, расширить перечень орбит, доступных для средств выведения, обеспечить высокую надежность с самого начала его эксплуатации. Тогда были определены основные характеристики разгонного блока, комплектующих систем, его компоновка.
25 лет назад, 9 февраля 2000 года, с 31-й стартовой площадки космодрома Байконур разгонный блок (РБ) «Фрегат», разработанный в НПО Лавочкина, совершил первый квалификационный полёт. Программа полёта состояла из двух частей: зачётной (выведение разгонного блока с имитатором полезной нагрузки на целевую орбиту) и факультативной (сведение с орбиты спускаемого аппарата «Демонстратор» и самого РБ с системой спасения).
Этим пуском стартовала серия лётно-конструкторских испытаний с целью подтверждения правильности конструктивных решений, принятых при проектировании разгонного блока. После проведения первых запусков, с целью улучшения тактико-технических характеристик разгонного блока «Фрегат», проведена его поэтапная модернизация.
В создании РБ «Фрегат» совместно с НПО Лавочкина приняли участие: АО «Научно-производственный центр Автоматики и приборостроения имени академика Н.А. Пилюгина», АО «Конструкторское бюро «Химического машиностроения имени А.М. Исаева», АО «НИИ КП», ООО «Ижевский радиозавод», АО инженерная компания «ОРИОН-ХИТ», ФГУП «ОКБ МЭИ», а также АО «ЦЭНКИ» в части наземного технического комплекса.

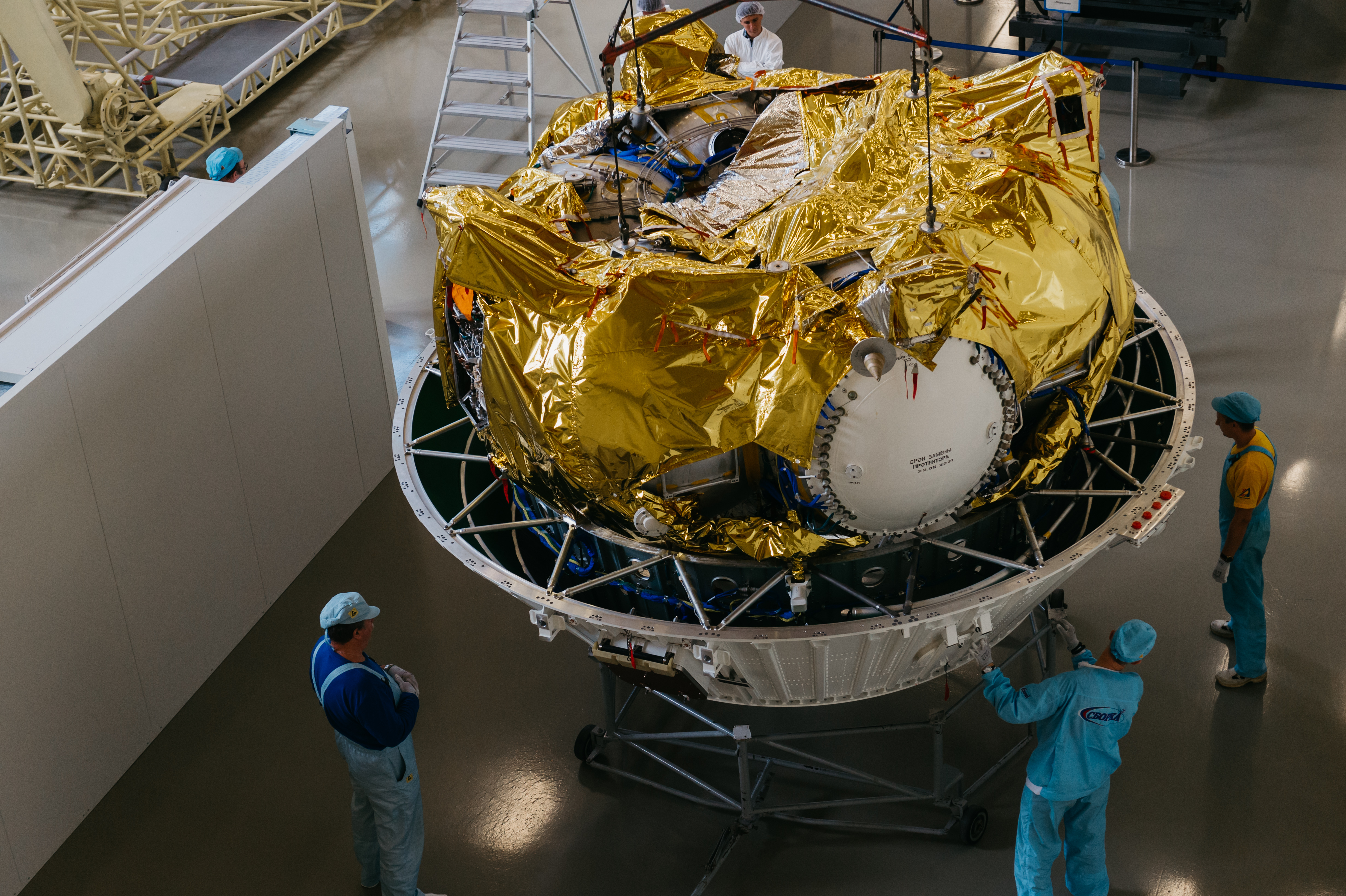

Основой конструктивно-компоновочной схемы РБ «Фрегат» является блок баков, построенный по моноблочной несущей схеме. Все шесть сфер размещены вокруг маршевого двигателя, четыре из которых являются баками окислителя и горючего, а две ёмкости – отсеками для размещения бортовых приборов и оборудования (один из них герметичен).
В зависимости от параметров орбиты выведения и применяемого типа ракеты-носителя разгонный блок применяется в трех модификациях: «Фрегат», «Фрегат-МТ» и «Фрегат-СБ», отличающихся запасом топлива.
Программа работы РБ «Фрегат» закладывается ещё на Земле, и в космосе он работает автономно. Для определения пространственного положения разгонного блока в контур системы управления введена система GPS/ГЛОНАСС, позволяющая увеличить точность выведения. Помимо практически идеальной точности выведения, РБ «Фрегат» имеет такие конкурентные преимущества, как длительное время активного существования (до 2-х суток), алгоритмы управления, позволяющие преодолевать нештатные ситуации, многократность включения маршевой двигательной установки (до 7 раз) и высочайшая надежность. Запуски РБ «Фрегат» осуществляются с космодромов Байконур, Плесецк, Восточный. До 2022 года запуски также осуществлялись с Гвианского Космического Центра (Куру, Французская Гвиана).
РБ «Фрегат» способен разводить по разным орбитам несколько полезных нагрузок одновременно. Так, в июле 2017 года РБ «Фрегат» вывел на целевые орбиты 73 космических аппарат, это является рекордом в России.
В перечень орбит, на которые были выведены космические аппараты, входят: круговые в интервале высот от низких до геостационарных с различными наклонениями, в том числе солнечно-синхронные и полярные; эллиптические (типа «Молния», геопереходные и перелёта в точку либрации системы Солнце Земля); а также отлётные траектории к другим небесным телам Солнечной системы.
РБ «Фрегат» выполняет также важное международное требование по незасорению космического пространства, переходя, после выполнения главной задачи, на орбиту захоронения или на траекторию затопления в так называемой «мёртвой зоне» Тихого океана.
Высокие тактико-технические характеристики разгонных блоков типа «Фрегат», созданная на трёх космодромах наземная инфраструктура для подготовки к запускам и возможность постоянного совершенствования по праву позволяют считать их перспективными средствами выведения.
В настоящее время РБ «Фрегат» используется в составе ракет-носителей «Союз-2», в дальнейшем планируются к применению в составе разрабатываемых АО «РКЦ Прогресс» ракет-носителей на сжиженном природном газе (СПГ) и ракете-носителе «Союз-5».
Начиная с 2000 года, осуществлено 122 пуска РБ «Фрегат», на околоземные орбиты и отлетные траектории выведены 959 космических аппаратов. Обширная действующая пусковая программа – лучшее подтверждение востребованности разгонного блока «Фрегат».
Поздравляем коллектив НПО Лавочкина и кооперацию с юбилеем первого запуска РБ «Фрегат»! 25 лет назад «Фрегат» стал не просто частью ракет, но настоящим символом точности, надежности и технического мастерства.
Каждый из вас — инженер, слесарь, конструктор, программист, испытатель — вложил в этот проект частичку себя. Ваша работа — это не просто чертежи, алгоритмы или сборочные операции – это мост между Землёй и звёздами.
